Kartograficzne opracowanie obiektów rzeźby terenu i cieniowanie rzeźby terenu
Kartograficzne opracowanie obiektów rzeźby terenu
Dla każdego arkusza mapy topograficznej w układzie 1992 i skali 1:10 000 (w sumie dla 1112 arkuszy) zostały opracowane w formie wektorowej obiekty rzeźby terenu. Powstały one na podstawie numerycznego modelu rzeźby terenu (NMT) oraz bazy danych obiektów topograficznych (BDOT10k).
Na treść opracowania składają się następujące obiekty:
- poziomica zasadnicza pogrubiona
- poziomica zasadnicza
- poziomica pomocnicza
- poziomica uzupełniająca
- skarpa
- kopiec lub hałda
- dół
- wąwóz
- ściany lub stoki skalne
- punkt wysokościowy
- wskaźnik spadu
- budowla ziemna
- obiekt przyrodniczy.
Forma udostępniania:
- w postaci wektorowej, format SHP.

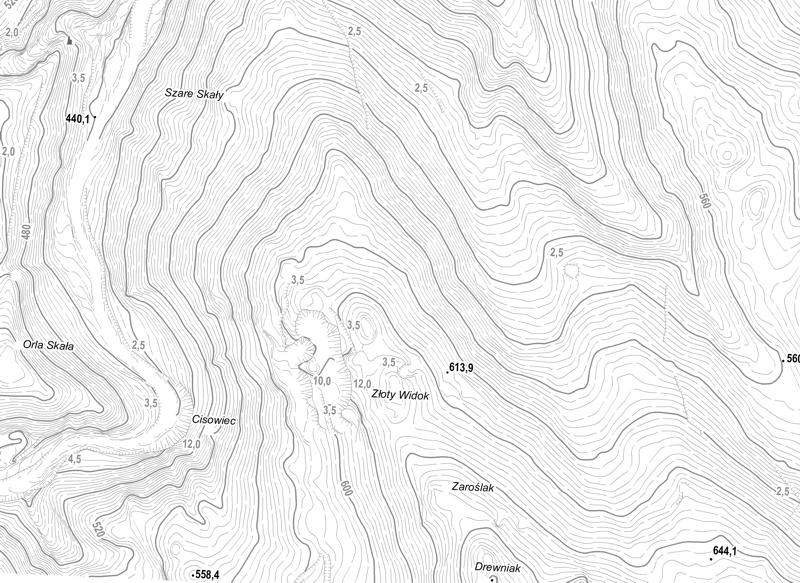

Fragment kartograficznego opracowania obiektów rzeźby terenu (okolice Jeleniej Góry).
Cieniowanie rzeźby terenu
Cieniowanie rzeźby terenu jest uzupełnieniem kartograficznego opracowania obiektów rzeźby terenu. Wykonano je na podstawie numerycznego modelu rzeźby terenu (NMT).
Cieniowanie rzeźby terenu stosuje się w celu uzyskania wrażenia plastyczności rzeźby terenu . Metodę cieniowaną opracowano w oparciu o tzw. oświetlenie ukośne. Przyjęto, że rzeźba terenu otrzymuje światło pod kątem 45° nad horyzontem, z kierunku północno – zachodniego (azymut 315°), co daje efekt trójwymiarowej powierzchni.
Formy udostępniania:
- w postaci rastrowej, format TIFF
Fragment cieniowania rzeźby terenu (okolice Jeleniej Góry)

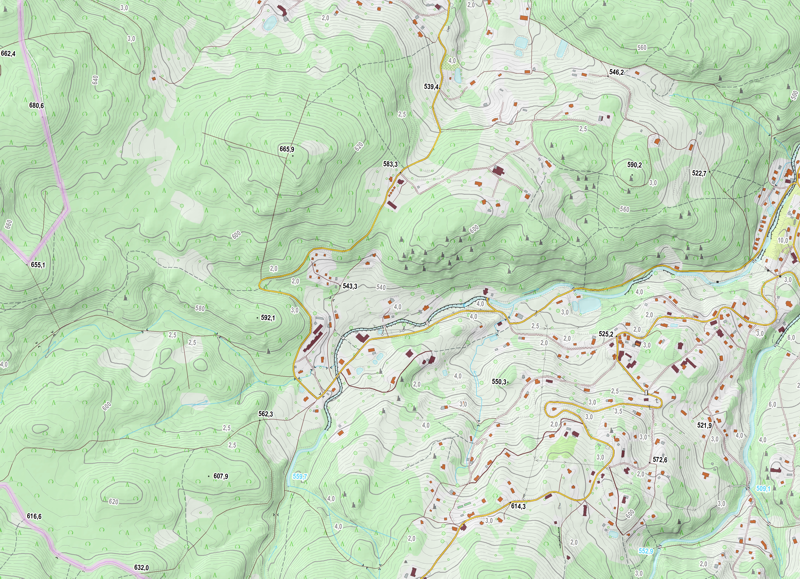

Fragment BDOT10k wraz z obiektami rzeźby terenu i cieniowaniem (okolice Jeleniej Góry)
